Қазіргі заманғы электр жүйелерінде ЕО стандартты бір ядролы қабықсыз кабельдер қалай қолданылады?

Басқару шкафтарының, тарату тақталарының, машиналар мен құрылыс жүйелерінің ішіндегі электр сымдары тұрақты электр оқшаулауы мен өткізгіштігін сақтай отырып, шектеулі кеңістіктер арқылы тиімді бағытталатын кабельдерді қажет етеді. Қосымша сыртқы қабықшасы бар кабельдерден айырмашылығы, бір ядролы қабықсыз кабельдер ықшам конструкциямен жасалған, бұл оларды көптеген бекітілген сымдар мен ішкі қосылымдарға жарамды етеді.

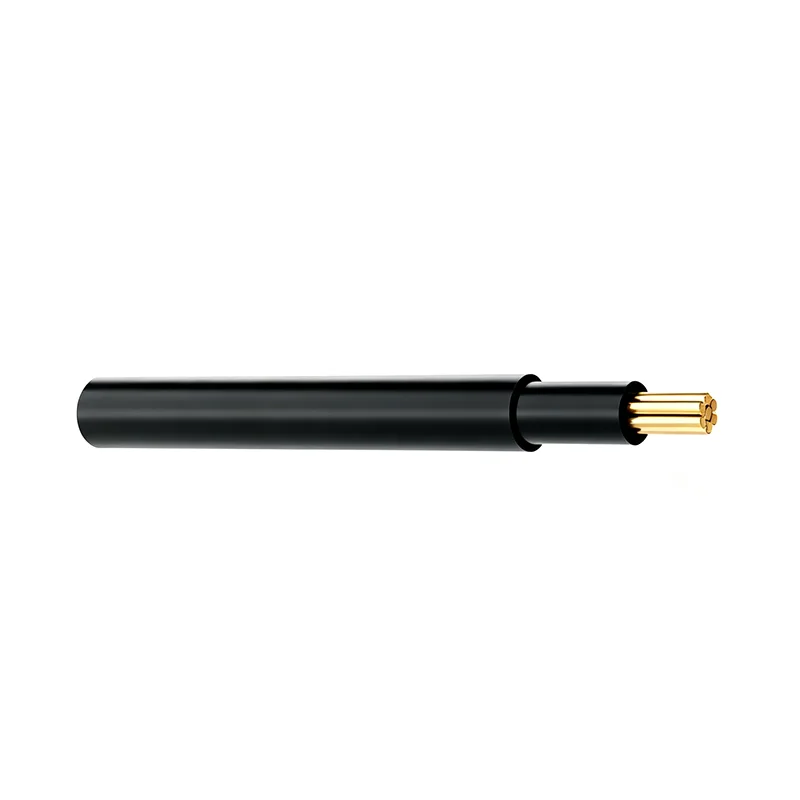

TheЕО стандартты бір ядролы қабықсыз кабельдержеткізгенЛИНШЕНеуропалық стандартты төмен вольтты электрлік қолданбаларға арналған. Өнім ассортименті оттегісіз мыс өткізгіштерді пайдаланады, қатты және тізбекті өткізгіштердің конфигурацияларын қолдайды және ПВХ немесе арнайы оқшаулау материалдарымен қол жетімді. Ағымдағы өнім сипаттамасы 450/750 В номиналды кернеу диапазонын және 1,5 мм²-ден 25 мм² дейінгі өткізгіштердің көлденең қималарын қамтиды.

Неліктен бір ядролы кабельдер ішкі сымдар үшін пайдалы?

Шектеулі кеңістіктерде тиімді маршруттау

Электрлік шкафтар мен автоматика жабдықтары көптеген компоненттерден, терминалдардан, ажыратқыштардан, релелерден және басқару құрылғыларынан тұрады. Сымдар жиі тар арналар арқылы өтіп, құрамдас бөліктер арасындағы белгілі бір жолдарды ұстануы керек.

Бір ядролы конструкция жеке сымдарды бағыттауды және ұйымдастыруды жеңілдетеді. Орнатушылар жеке қосылымдар қажет болатын үлкенірек көп ядролы кабельді өңдеудің орнына шкафтың орналасуына сәйкес әртүрлі өткізгіштерді реттей алады.

Таза электр қосылымдары

Жеке өткізгіштерді бөлек анықтауға және бағыттауға болады, бұл тарату тақталары мен басқару шкафтарының ішіндегі қосылу жұмысын жеңілдетеді. Тиісті таңбалау және ұйымдастырылған маршруттау болашақта тексеру мен техникалық қызмет көрсетуді тиімдірек етеді.

Икемді конфигурация

Әртүрлі тізбектер әртүрлі өткізгіш өлшемдерін қажет етуі мүмкін. Бірнеше көлденең қималарды қамтитын бір ядролы кабель диапазоны жүйе дизайнерлеріне ағымдағы талаптарға, орнату шарттарына және қолданыстағы электр ережелеріне сәйкес өткізгіш өлшемін таңдауға мүмкіндік береді.

Бұл кабельдер қай жерде жиі қолданылады?

Электрлік басқару шкафтары

Басқару шкафтарында көптеген ішкі электр қосылымдары бар. Қуат тізбектері, басқару схемалары, сигнал интерфейстері және құрамдас қосылымдар әртүрлі өткізгіш өлшемдерін және бағыттау жолдарын қажет етуі мүмкін.

TheЕО стандартты бір ядролы қабықсыз кабельдерқолданылатын орнату әдісі кабельдің осы түріне рұқсат беретін болса, ішкі шкаф сымдары үшін пайдалануға болады. Олардың икемді бағыттау сипаттамалары орнатушыларға шектеулі шкаф кеңістігінде ұйымдастырылған сым жолдарын жасауға көмектеседі.

Тарату тақталары

Тарату тақталары кіріс қуат, тізбекті қорғау құрылғылары, терминал блоктары және шығыс тізбектер арасында сенімді қосылымдарды қажет етеді. Таңдалған кабель түрі мен орнату әдісі электр жүйесінің талаптарына сәйкес келсе, бір ядролы өткізгіштерді ішкі қосылымдар үшін пайдалануға болады.

Өнеркәсіптік автоматтандыру жабдықтары

Өнеркәсіптік машиналар әдетте қозғалтқыштарды, сенсорларды, басқару компоненттерін, релелерді, PLC жүйелерін, контакторларды және басқа электр құрылғыларын қамтиды. Сымдарды орнату сенімді электр қосылымдарын сақтай отырып, осы компоненттердің физикалық орналасуына сәйкес келуі керек.

ЛИНШЕН кабельдерін автоматтандыру жабдығы мен өндірістік машиналардағы ішкі электр қосылымдарына қолдануға болады, онда кабель сипаттамалары жұмыс жағдайларына сәйкес келеді.

Электр жүйелерін салу

Еуропалық стандартты бір ядролы кабельдер сонымен қатар жарықтандыру схемаларын, тарату қосылымдарын және бекітілген ішкі сымдарды қоса алғанда, қолайлы тұрғын және коммерциялық электр қондырғыларында қолданылады.

Нақты қолдану әрқашан қолданыстағы ұлттық орнату ережелерімен, кабель түрімен, өткізгіш өлшемімен, кернеудің номинациясымен, орнату ортасымен және қажетті қорғаныс әдісімен анықталуы керек.

Сатып алушылар қандай электрлік параметрлерді тексеруі керек?

Жоғарыда аталған спецификацияларды өнімге тән параметрлер ретінде қарастырған жөн. Белгілі бір орнату үшін сатып алушылар тапсырыс бермес бұрын қолданыстағы кабель түрін, өткізгіштің құрылысын, оқшаулау материалын, температура деңгейін және нормативтік талаптарды растауы керек.

Өткізгіш өлшемі кабельді таңдауға қалай әсер етеді?

Кіші тізбектер үшін 1,5 мм²

1,5 мм² опциясының максималды өткізгіш кедергісі 12,1 Ом/км және орнату талаптары өткізгіштің осы өлшеміне мүмкіндік беретін төменгі токты сымдарды қолдану үшін қолайлы деп санауға болады.

Жалпы электр қосылымдары үшін 2,5 мм²

2,5 мм² нұсқасы өткізгіштің максималды кедергісі 7,41 Ом/км және әдетте электр желісіне қосылу талаптарының кең ауқымы үшін қарастырылады. Нақты рұқсат етілген ток орнату әдісіне, қоршаған орта температурасына, топтастыруға, оқшаулауға және қолданылатын стандарттарға байланысты.

Жоғары ток талаптары үшін 4 мм² - 10 мм²

4 мм², 6 мм² және 10 мм² опциялары үлкен ток өткізу мүмкіндігін қажет ететін қолданбалар үшін бірте-бірте үлкен өткізгіштердің көлденең қималарын қамтамасыз етеді. Сатып алушылар жабдықтың номиналды қуатына қарай таңдамай, нақты жүктеме мен орнату шарттарына негізделген қажетті өткізгіш өлшемін есептеуі керек.

Үлкен қосылымдар үшін 16 мм² және 25 мм²

16 мм² және 25 мм² опциялары үлкен өткізгіштерді қажет ететін электр жүйелері үшін қол жетімді. Бұл қолданбалар үшін кабельді таңдау кезінде кернеудің төмендеуі, орнату әдісі, қоршаған орта температурасы, өткізгіштердің топтастырылуы және қысқа тұйықталу жағдайлары ескерілуі керек.

Қатты және сымды өткізгіштердің айырмашылығы неде?

Қатты өткізгіштер

Тұтас өткізгіш бір өткізгіш элементтен тұрады. Ол бекітілген сымдар үшін салыстырмалы түрде тұрақты құрылымды қамтамасыз ете алады және әдетте кабель жиі қозғалуды қажет етпейтін жерде қарастырылады.

Тұтас өткізгіштің жарамдылығы орнату ортасына, иілу талаптарына, терминал дизайнына және қолданылатын кабель стандартына байланысты.

Жіпті өткізгіштер

Жіпті өткізгіш бір өткізгішке біріктірілген бірнеше кіші сымдардан тұрады. Бұл конструкция, әдетте, бірдей көлденең қиманың ауданы бар тұтас өткізгішке қарағанда үлкен икемділікті қамтамасыз етеді.

Сымдар қисық жолдармен жүруі керек болғанда немесе орнату кеңістігі икемділікті маңызды еткенде, тізбекті конфигурациялар пайдалы болуы мүмкін.

Қабықсыз кабельдерді орнату кезінде нені ескеру керек?

Механикалық зақымданудан қорғау

Қабықсыз кабельде қабықшалы конструкциямен қамтамасыз етілген бірдей қосымша механикалық қорғаныс болмайды. Сондықтан оны тек таңдалған кабель түріне рұқсат етілген және қажет болған жағдайда тиісті қорғаныс қамтамасыз етілген қолданбалар мен орындарда орнату керек.

Дұрыс маршруттау

Кабельді төсеу үшкір жиектерді, шамадан тыс майыстырғыштарды, қозғалатын құрамдастарды, шамадан тыс жылу көздерін және оқшаулауды зақымдауы мүмкін басқа жағдайларды болдырмауы керек. Электрлік шкафтардың ішінде өткізгіштер қажетсіз механикалық кернеуді болдырмайтындай етіп орналастырылуы керек.

Сәйкес тоқтату

Терминалдар, қосқыштар, феррульдер және басқа қосылым компоненттері өткізгіш түріне және көлденең қимасына сәйкес болуы керек. Нашар аяқтау контактіге төзімділікті арттырып, локализацияланған қыздыруды тудыруы мүмкін.

Кабельдерді топтастыруды қарастырыңыз

Бірнеше жүктелген өткізгіштерді бірге орнатқанда, жылу шығынын азайтуға болады және рұқсат етілген токты реттеу қажет болуы мүмкін. Сондықтан ток өткізу қабілетін анықтау кезінде орнату шарттары мен қолданыстағы ережелерді ескеру қажет.

Температура кабельді таңдауға қалай әсер етеді?

Қоршаған орта температурасы

Қоршаған ортаның температурасы электр кабелінің жылу өнімділігіне әсер етеді. Ыстық басқару шкафының ішіне орнатылған кабель салқын жерде орнатылған бір кабельден басқа жағдайларда жұмыс істеуі мүмкін.

Кабельдің көрсетілген жұмыс температурасының диапазоны нақты орнату шарттарымен салыстырылуы керек.

Өткізгіштің жұмыс температурасы

Ағымдағы өнім сипаттамасы жұмыс температурасының -30°C пен +90°C диапазонын қамтамасыз етеді. Рұқсат етілген ток және нақты температура көтерілуі әлі де орнату әдісіне және тиісті электр талаптарына байланысты.

Қысқа мерзімді температура жағдайлары

Өнімнің спецификациясы қысқа мерзімді температураның +250°C-қа дейінгі мүмкіндігін көрсетеді. Бұл параметр үздіксіз жұмыс температурасы ретінде түсіндірілмеуі керек және қолданыстағы кабель стандарты мен нақты жұмыс жағдайына сәйкес бағалануы керек.

Неліктен еуропалық стандарттар кабельді сатып алу үшін маңызды?

Стандартталған өнімге қойылатын талаптар

Еуропалық кабель стандарттары өткізгіштің құрылысына, электр сипаттамаларына, оқшаулауға, өлшемдерге және сынауға қатысты талаптарды белгілейді. Қолданыстағы стандартқа сай жасалған кабельді пайдалану еуропалық нарықтарға қызмет көрсететін жобалар үшін өнімді таңдауды жеңілдетеді.

Жобаның құжаттамасы

Өнеркәсіптік жобалар мен электр жабдықтарын өндірушілерге таңдалған компоненттердің белгіленген стандарттарға және нарық талаптарына сәйкес келетінін көрсету үшін техникалық құжаттама қажет болуы мүмкін.

ЛИНШЕН EN 60228 және HD 21.13 стандартын ЕО стандартындағы бір ядролы кабель диапазоны үшін қолданылатын стандарттар ретінде анықтайды, ал CE, RoHS және REACH сәйкестігі тұтынушы мен нарық талаптарына сәйкес жеткізілуі мүмкін.

Нарыққа тән талаптар әлі де қолданылады

ЕО стандартындағы кабельді автоматты түрде әрбір еуропалық елдегі әрбір орнатуға жарамды деп санамау керек. Сатып алу алдында сымдарды тартудың ұлттық ережелері, орнату әдістері, өртке қойылатын талаптар, қоршаған орта жағдайлары және жобаның техникалық сипаттамалары да қаралуы керек.

Сатып алушылар әртүрлі кабель жеткізушілерін қалай салыстыруы керек?

Бір ядролы кабельдер үшін қандай сапа сынақтары маңызды?

Өткізгіштердің кедергісін сынау

Өткізгіштің кедергісін тексеру өткізгіштің көрсетілген электр сипаттамаларына сәйкес келетінін тексеруге көмектеседі. Тұрақты қарсылық тұрақты ток беру және болжанатын кернеудің төмендеуі үшін маңызды.

Созылу және созылу сынағы

Механикалық сынақ өткізгіш пен оқшаулау сипаттамаларын бағалау үшін пайдаланылуы мүмкін. Созылу күші мен ұзарту өлшемдері материалдардың механикалық кернеуге қалай жауап беретіні туралы ақпаратты береді.

Оқшаулауды тексеру

Оқшаулауды электр қауіпсіздігіне әсер ететін ақаулардың бар-жоғын тексеру керек. Инспекцияға өлшемді тексерулер, сыртқы түрін тексеру және қолданыстағы өнім стандартына сәйкес электрлік сынақтар кіруі мүмкін.

Сыртқы көріністі тексеру

Көрнекі тексеру кабельді орау және жөнелту алдында бетіндегі ақауларды, өлшемдік сәйкессіздіктерді, басып шығару ақаулықтарын немесе басқа да өндірістік ақауларды анықтауға көмектеседі.

ЛИНШЕН электр жабдықтарын өндірушілерге қалай қолдау көрсете алады?

Бірнеше өткізгіш өлшемдері

ЛИНШЕН1,5 мм²-ден 25 мм²-ге дейінгі өткізгіштердің көлденең қималарының ауқымын қамтамасыз етеді, бұл жабдық өндірушілеріне, электр мердігерлеріне және дистрибьюторларға жоба талаптарына сәйкес әртүрлі өлшемдерді таңдауға мүмкіндік береді.

OEM-бағдарланған жабдықтау

Электр жабдықтарын өндірушілер арнайы өткізгіш конструкцияларды, оқшаулағыш материалдарды, түстерді, қаптамаларды, таңбалауды және техникалық құжаттаманы талап етуі мүмкін. Теңшелген кабель конфигурацияларын жоба талаптарына сәйкес бағалауға болады.

Көптеген салалардағы қолданбалар

TheЕО стандартты бір ядролы қабықсыз кабельдербасқару шкафтары, тарату тақталары, өнеркәсіптік автоматика жабдықтары, машина сымдары және қолайлы тұрғын үй немесе коммерциялық электр қондырғылары үшін қарастырылуы мүмкін.
